稳压泵是消防泵的一种,用于自动喷水灭火系统和消火栓给水系统的压力稳定,使系统水压始终处于要求压力状态,一旦喷头或消火栓出水,即能流出满足消防用水所需的水量和水压。稳压泵和增压泵,尽管都是增压设施一种,稳压泵运行在喷头和消火栓未曾出流时,增压泵工作在喷头和消火栓已经出水,而消防用水的水压不足,需增加水压时。
《高层民用建筑设计防火规范》所指出的增压水泵,既指增压用的增压泵,也指稳压用的稳压泵,规范条文未予区分,而实际上增压泵和稳压泵在作用和功能上有所区别,其流量值也不相同。
增压泵用于喷头和消火栓已经出流,而消防用水的水压不足,需增加水压才能满足消防用水的水压要求。其时,增压泵的流量应保证一个喷头或一个消火栓的出流量,即不小于1L/s或5L/s。但增压泵一经启起,消防主泵随后也随之启动,增压泵的作用显得并不十分迫切和必要。
稳压泵不同于增压泵,系用于使自喷淋系统和消火栓系统始终处于要求的压力工况条件,一旦出流即能满足消防用水所需的水压和水量要求。其作用是十分明显的,因此规范所指的增压水泵,实质上是指稳压泵,尤其是自动喷水灭火系统的稳压泵
稳压泵的流量值决定于诸多因素,其中较主要的因素有:
(1)系统的类别 当稳压泵用于自喷淋系统时,考虑一个喷头的水量;而用于消火栓系统时,考虑一个消火栓的水量。

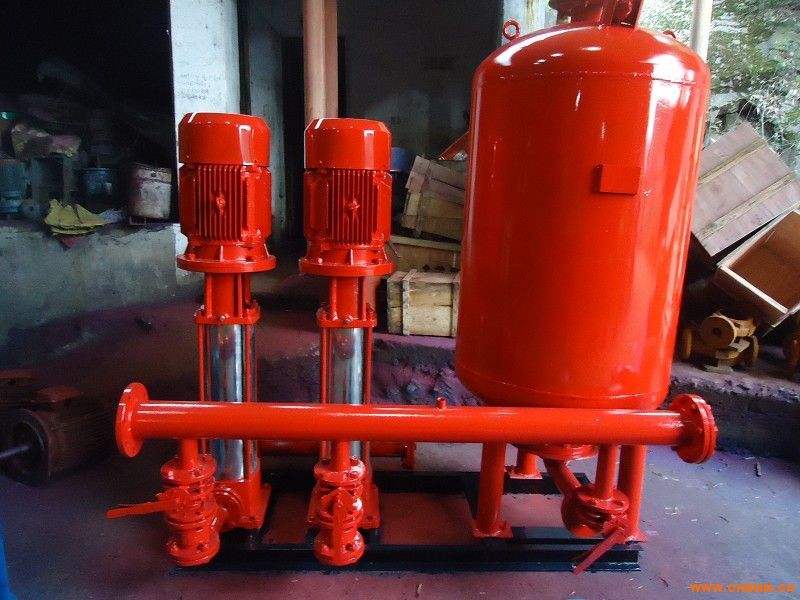

(2)有无气压水罐配套设置 无气压水罐配套设置时,稳压泵的流量按不大于一个喷头或一个消火栓的水量计算。有气压水罐配套设置时,系统的水量补充和压力保证是靠气压水罐来实施的,稳压泵的流量只需满足气压水罐对流量的要求,即稳压泵的流量应考虑气压水罐的调节容积的因素。此时,稳压泵流量应按气压给水设备罐内空气和水的总容积和罐内水的容积计算公式计算确定。水泵出水量应为当罐内为平均压力时,不小于管网最大小时流量的1.2倍。
《高规》条文并无气压水罐必须配置的规定,但无气压水罐,稳压泵启动频繁,容易损坏;有气压水罐,稳压泵启动频繁问题可以得到缓解,系统的稳压工况的保证能得到更好的体现。但需增加气压水罐的费用,一般情况配套设置的气压水罐容积毋需过大,容积以小于50L为宜。
(3)系统范围 设有稳压泵的准高压给水系统(或称稳高压给水系统),其范畴有在室内的,也有室内和室外的。室内准高压给水系统,管材采用钢管,接口采用螺纹、法兰或焊接连接,管网系统的渗漏主要发生在水泵的密封部位,其数量相对而言是有限的。而室内外准高压给水系统,由于室外管材采用铸铁管,接口采用承插式连接,接口密封采用橡胶圈,管网的范围较大,接口渗漏在整个渗漏量中占有相当比重。管道施工后随即进行回覆土,有时接口部位用混疑土围护加固,即便有渗漏,也很难采取补救措施。凡此种种都说明室内外采用准高压给水系统时,稳压泵的流量应留有足够的余地。
离心泵出水量不足:
故障原因:
1、水泵吸程过高;
2、水泵实际扬程超过额定扬程;
3、水泵吸、出水管路漏水严重;
4、水泵底阀开启程度不够或逆止阀堵塞;
5、水泵管路及叶轮局部堵塞或叶轮有缺损;
6、水泵组转速不配套或因皮带打滑导致转速偏低。
维修方法:
1、重新安装水泵,并适当降低水泵的安装高度,使实际扬程小于水泵的额定扬程。如果不能排除故障,则应根据现场实际情况, 通过计算,重新选配离心泵。
2、首先,检查水泵组的动力机与水泵是否匹配(主要技术参数如功率、转速等),如果不匹配,则应根据水泵铭牌所标注的技术参数,合理配置动力机(或采取更换水泵直径不同的皮带轮),以满足水泵的功率、转速需求。其次,检查水泵组的动力传送情况,如果是因传动皮带打滑造成水泵转速偏低,则应停机清除水泵传动皮带上的污垢,并按要求重新搭接并调整好皮带的张紧度。
(1)传动皮带安装要求
水泵轴线到动力机(柴油机)轴线间距以1.5 ~ 3.0米为宜,同时应保证二者轴线平行,可用拉线法进行检查。如果拉线与两个皮带轮的侧边等距,则表示两轴线平行;如果不平行,则应进行校正。否则,工作中皮带容易脱落,既影响工作,又不安全。
(2)传动皮带的安装方法
安装皮带时,应使皮带的紧边在下面,以增大皮带的包角,达到提高传动效率,延长使用寿命的目的。
3、停车后重新安装水泵,并适当降低水泵安装高度。
4、停车后首先检查水泵底阀的工作状态,如果是底阀开启程度不够或开启有障碍,则应开大底阀或更换新的底阀。其次检查逆止阀的工作状态,如果发生堵塞或损坏,则应拆卸清除堵塞物或更换新的逆止阀。
5、停车后用光照法检査水泵的吸、出水管,如果是管壁处漏气,则采取修补堵严或更换新管的方法;如果是接口处漏气,则采取用扳手拧紧法兰盘连接螺栓或更换接触皮垫后再拧紧的方法。
6、停车后首先检查管路,找出堵塞部位并清除堵塞物。然后拆卸水泵检查,如果是叶轮被杂物缠绕,则应卸下叶轮并把缠绕杂物清除干净;如果是因水泵发生气蚀现象,导致叶轮有局部磨损缺陷,则应对叶轮进行修复或更换。
叶轮局部损坏既可以进行焊补,也可以在整个被磨损的叶片上涂覆一层环氧树脂砂浆,均能收到比较好的防治效果。另外,修复后的叶轮一般应进行静平衡试验。
