水泵的检测标准以及消防泵启动方式都有哪些新规范

点击:2552 日期:2019-11-13 选择字号:
分享到:

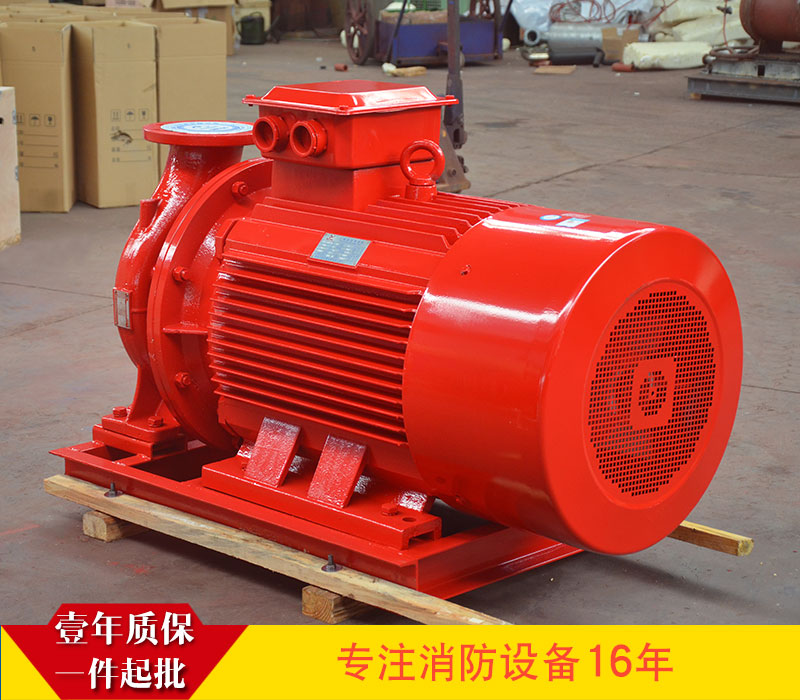

水泵的检测标准以及消防泵启动方式都有哪些新规范
      水泵作为一个工业产品,在输送介质及作为动力源方面已经获得越来越广泛的应用,适用于各种专门场合的船用泵、消防泵、排污泵、潜水泵等也越来越多。某些专用泵,如消防泵,其发展迅速,日趋高压力、大流量方向发展,原先单一的常压泵也出现了朝中低压、高低压或高中低压泵发展的趋势,原有的一些检验装置已显得不相适应,因而,为使泵产品的质量能得到有效控制和提高,设计建造一些新的检验装置尤为必要。
本文是在自动化大功率消防水泵检验装置研制的基础上,对泵的检验装置的设计要素进行总结,以供同行参考。

2.水泵检验装置的组成
    一个完整的水泵检验装置应包括以下几个主要部分:
1).动力源;
2).传动系统;
3).测量与控制系统;
4).辅助系统;


3.各组成部分的设计要素
    3.1动力源
a.明确试验对象,确定动力源功率各单位设计检验装置的目的有所不同,有的只是为本单位的产品作试验用,有的需要为各种各样的泵服务(如检验中心),所以动力源的功率应根据实际情况来确定。

计算公式如下:
P动=P泵/(η齿×η扭×η离×η泵) =Q×P×H/(102×η齿×η扭×η离×η泵)
    式中:
    P动 所需的动力源输出功率 KW
    P泵 被试泵的水功率 KW
    η齿 齿轮箱效率%
    η扭 扭矩仪效率%
    η离 离合器效率 %
    η泵 水泵的效率 %
    Q 水泵的流量m3/s
    H 水泵的扬程m
    V 水的重度 Kg/m3


我们可以以η泵为参考量,通过计算,作出P动与P泵的关系曲线(图2),计算中可以假定假定η齿、η扭和η离分别为0.95、0.98和0.98。当P泵和η泵已知时,就可从图2确定所需的动力源输出功率。


b.动力源型式
目前常见的有电动机与柴油发动机两种。前者一般不调速,适用于一般的工业泵。由于各种工业泵的转速有差异,因此泵的流量压力功率等参数一般需要通过特定转速(电动机转速)下的测量值,换算到泵的规定转速下的对应值,导致测量误差放大。前者若需调速,直流电动机可用可控硅调速,交流电动机可用变频调速,但成本较高。当然,使用电动机却有噪声相对较低,无其他污染的优点;后者适用于消防泵,因为消防泵有工况的变化,要求转速变化。柴油发动机调速比较方便。调节油门大小再配以齿轮箱,可以获得较大的转速范围,且成本相对较低。使用柴油发动机存在着噪声大,有烟气排放问题。

究竟选用哪一种动力源,要根据检验装置的设计目的及单位在场地、经费及现有的相关条件而定。

   3.2传动系统
对使用柴油发动机的水泵检验装置,有传动装置的问题。传动系统主要由离合器和齿轮箱组成。对齿轮箱的设计,主要应考虑两个问题:

a.速比确定
    对工业泵而言,中心高800mm以下的泵,其转速一般为1450r/min和2900~2950r/min。对消防泵而言,其转速千差万别,一般为2000~4000r/min。
齿轮箱速比的确定,既要考虑满足不同转速泵的试验要求,又要考虑让发动机在最大扭矩点附近工作。
经分析,下述五种转速范围基本上可覆盖各种消防泵和工业泵的试验要求:
    1450 r/min;
    2000~2400 r/min;
    2900~2950 r/min;
    3000~3600 r/min;
    3600~4000 r/min。


在选定合适的发动机之后,根据该发动机的转速和上述的五种转速范围,就可以确定相应的速比。

b.输出轴转向
泵有正转泵、反转泵之分,考虑到检验装置的通用性,要求变速箱的输出轴在确定的各种转速范围内均可正转或反转。
3.3测量与控制系统
以图1所示系统为例,欲实现自动化测试,系统应由传感器、二次仪表、计算机、接口板、伺服机构、采集器、组合屏和微机软件等组成,以实现在控制室内对柴油机启动、油泵启动、紧急停车、柴油机增减速和电动阀的控制;实现柴油机高水温、高油温、低油压和齿轮箱低油压、高油温的报警;实现水泵参数的自动采集和处理。下面就几个具体问题说明如下:

a.测量内容
除水泵运行参数(转速、流量、压力或扬程、功率)和轴承座温度外,还应包括发动机的运行参数 (水温、油温、油压、发动机转速),齿轮箱的油压、油温以及辅助装置的相关参数(如动力间温度、油箱油位高度、蓄电池电压等),还应包括齿轮箱档位与转向的显示。

b.测量精度
与测量水泵性能参数相应的传感器和二次仪表,其系统的测量精度应符合GB3216《离心泵、混流泵、轴流泵和旋涡泵试验方法》的规定(见表1),其它各种测量仪表的精度根据需要确定。表2所示的一次、二次仪表的精度可供参考。

应包括:
油泵启动,柴油机启动、应急停车、增减速;
电动阀控制(控制流量);
水泵工况切换进而实施试验的程序控制;
动力间冷却装置的自动启动控制;
柴油机水温、油温、油压和齿轮箱油压油温的自动监视与报警。

d.注意事项
为了提高测量的自动化程度,需配备电动阀来调节流量。电动阀应保证在规定的压力下能双向运作(流量逐渐增大或减小),一次点动的调节量0.1/s为宜;
试验现场与控制室均应有水泵和发动机、齿轮箱运行参数的显示,以保证运行安全可靠;
当水泵没有止回阀的情况下,压力测量仪表之前应设置阀门,以免一旦出现真空造成仪表损坏;
强、弱电应分开,以免互相干扰,影响测量精度;
测量水泵轴承座温度中,由于离旋转部件近,宜用磁性温度探头,以免试验人员受到伤害;
尽可能使用稳压装置以提高测压精度;


二次仪表的输出信号宜采用相同型式、同一标准输出信号范围,便于与采集器、计算机接口相连:
自动化测量中,遥测数据是通过二次仪表变送后进入数据采集器的。由于二次仪表变送电压的负极悬浮,使得多路电压变送信号与数据采集器无法直接连接,此时可采用隔离模块方法,使多路信号经隔离模块变送后达到负极一致,实现变送信号与数据采集器的连接。这种连接虽然可以实现数据传输,但二次仪表变送数据内所迭加的波纹电压无法改善,以致数据显示值波动较大。为了对遥测数据与数据采集器连通过程中的波纹进行处理,可设计一种电平转换方法的接口板,在电平转换过程中进行波纹抑制,以保证数据显示值稳定。

3.4辅助系统
这里特别需要提一下关于水泵升降平台的问题。
由于发动机、齿轮箱、扭矩仪相互之间的连接关系是固定不变的,也就是说,当扭矩仪位置确定后,其输出端的中心高度是固定不变的。为了适应不同中心高的水泵的试验要求,需要有一个安装泵用的升降平台,要求平台可以自由升降到某一预定高度,然后靠加垫及泵的轴向移动等来调节泵的输入轴与扭矩仪输出轴的对中程度以及连接法兰间的平行度和间隙的要求。根据试验泵的这一安装特性,对升降平台的高度调节要求完全自动化似乎没有必要,然而完全靠加垫等来调节也显得太繁杂,影响工作效率。因此,设计一个半自动化的水泵升降平台是合适的。

4.建议
被测泵为工业泵时,动力源宜采用电动机;被测泵为消防泵时,动力源宜采用柴油发动机;测量控制中的问题,如文中“测量与控制系统”一节所述,在装置设计中应引起足够的重视;简便的半自动的水泵升降平台是一个合适的选择。


《消防给水及消火栓系统技术规范》对消防给水及消火栓系统的设计、安装、施工、调试、验收和维护管理作出了全面的规定,不仅是与《建规》配套的专业性规范,在水源保障、消防给水系统供水方式、消防给水系统设计参数指标等方面也是统领各类水灭火系统的基础性和通用性规范。对于从事给排水专业的技术人员来说,《消防给水及消火栓系统技术规范》GB50974-2014应该是比较重要的规范,对最基本的消火栓灭火系统来讲,提到新消规的变化莫属消火栓系统的启动方式。


1、原有规范的弊端
原有规范要求临时高压给水系统消火栓系统必须在消火栓处设消防启泵按钮,这种情况会出现消防水泵已经启动,但未来得及启动用水枪灭火,会导致整个消防管网在没有投入运行前(无水枪出水灭火)消防水泵已经启动,这必然会造成管网压力剧增,产生严重的超压现象,极有可能引起管网爆裂,火灾时若发生爆裂,整个消火栓系统就会瘫痪,后果不堪设想。由于任何一个消火栓启泵按钮都要启动消防主泵,放一组主线把所有消火栓按钮并在主线上,此方式独立于火灾报警控制器,按钮在误摁下后,必须采用专用工具复位,这样就对火灾后一些大体量的综合体少则成百多则成千的消火栓系统寻找需要复位的按钮带来了困难。

2、新规范对设有火灾自动报警系统的消火栓系统的控制要求
最新消防规范要求设有火灾自动报警系统的临时高压消火栓系统,可不设消火栓启泵按钮,而只需设报警按钮。第一种联锁控制方式,高位消防水箱出水管的流量开关或水泵出口的低压压力开关信号作为触发信号,直接控制启动消火栓泵;第二种联动控制方式,消火栓按钮的动作信号作为联动触发信号,连到消防控制室的联动控制器上,将消火栓按钮的动作信号发送至消防联动控制器,联动控制确认按钮的动作后按设定的控制逻辑发出联动开启消火栓泵信号,消防泵的动作信号反馈至消防控制室,并在消防联动控制器上显示。

3、新规范对未有火灾自动报警系统的消火栓系统的控制要求
对未设置火灾自动报警系统的临时高压消火栓系统考虑消火栓数量相对较少,消火栓处依然设置消火栓泵启泵按钮,现场人员打开消火栓的阀门后按下消火栓按钮,消火栓按钮直接启动消火栓泵,消火栓泵的动作信号通过消防联动控制器反馈至消火栓按钮上显示,这样为复位带来了便利。

对于系统的低压压力开关的设定,低压压力开关的初始值就是压力开关的标高和高位消防水箱最高水位标高的高差,高位水箱水位下降,低压压力开关感受的静压降低,转换成电信号,启动消防主泵;规范给出压力开关可采用电接点压力表、压力传感器,这使得设计更具可操作性。

4、新规范对流量开关、压力开关的设置要求
高位水箱水位下降时,水箱出水管上的流量开关感受到水的流动,并转换为电信号,启动消防主泵,流量开关的初始值应该为零,至于流量达到多少就报警,个人认为应在平时管网漏损流量与5L/S之间选择一个合适的值。

设有高位消防水箱的喷淋系统是否需要在水箱出水管处设置流量开关呢?《新消规》第11.0.4条是这样叙述的:消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关或报警阀压力开关灯开关信号直接自动启动消防泵,从字面上讲应该是不需要,该研究认为因为喷淋系统上在分层或分区域的自动喷淋系统的水平干管上,楼层或分区设置了水流指示器,并且均与消防控制中心按地址编码编入程序。一旦某区或某层的房间发生火情,喷头开始喷水,当系统水通过指示器时,接通指示器内的触点电路,并在控制台上显示出该区(或层)所控制的某处发生火情,并发出报警。同时,自动接通喷淋主泵进行连续供水灭火,故认为不再设置流量开关是有道理的。

5、结语
《消防给水及消火栓系统技术规范》和《火灾自动报警系统设计规范》的推出使得各类消防设备调动更加及时,火灾控制更加有效。从消防启动方式上讲系统的控制更人性化,可操作性更强,维护更方便。压力开关、流量开关的设置使得系统的设计、运行与国际上发达国家更接近,避免了误动作,解决了误动作后的复位困难的问题,各种水源水位信号的强制检测使得消防给水的可靠性更高。
