产品概述：

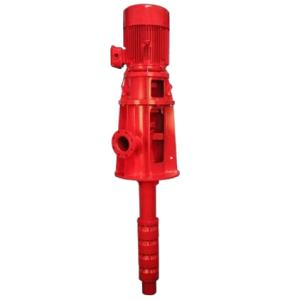

      XBD型长轴深井消防泵用途可供输送不含固体颗粒的清水及化学性质类似于水的介质，又可用于生活、生产共用给水系统及建筑、市政给排水等

型号说明：

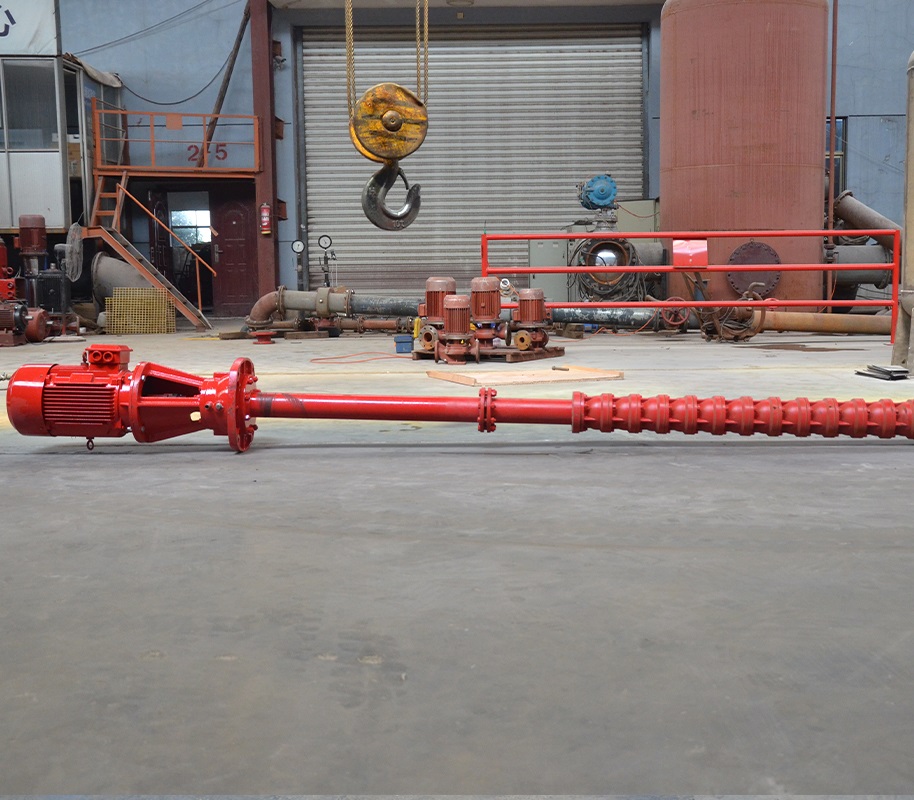

     干式长轴消防泵组由多个离心式叶轮和导流壳、扬水管、传动轴、泵座、电动机等部件组成。泵座和电机位于水池上方，电动机的动力通过与扬水管同心的传动轴传递给叶轮轴，从而产生流量和压力。

干式长轴消防泵内部结构：

     （1）电机：深井泵专用空心轴电机，或实心轴普通立式电机；

     （2）调整螺母：调节叶轮轴向串量；

     （3）泵座：承受重载荷，及方便安装填料箱；

     （4）预润滑丝堵：启动前，通过该处注入清洁水以便润滑水泵内部轴承；

     （5）上短管（短管乙）：用法兰连接方式，短管上法兰与泵座连接，下法兰与扬水管法兰连接；

     （6）叶轮轴：2Cr13不锈钢；

     （7）中壳：流道光滑，减少摩擦阻力，提高效率。材质为：QT450、2Cr13、304、316等；

     （8）叶轮：与中壳配合设计，高效、工作运行范围宽广，并进行精密的校平衡，以保证运行平稳。材质：硅黄铜、QT450、2Cr13、304、316等；

     （9）中壳轴承：铜轴承或耐磨橡胶轴承。工作可靠，寿命长。

   （10）锥套：把叶轮可靠地固定在叶轮轴上。

   （11）下壳轴承：铜轴承，油脂填充，长期无故障运行。

   （12）下壳：将滤水网中的液体以最小的损失均匀地引向叶轮。材质为：QT450、2Cr13、304、316等；

技术参数：

       流量Q：可达1600m³/h
       扬程H：可达186m
       功率P：可达560kW
   液体温度：0℃-45℃
